一、JTWB-ZOF-TX6112點型感溫火災探測器概述

JTWB-ZOF-TX6112點型感溫火災探測器為非編碼探測器，適用于石油、化工等行業具有防爆要求的1區及2區使用。JTWB-ZOF-TX6112探測器與TX3410齊納式安全柵箱配合使用，可接入本公司生產的T3系列火災報警控制器，完成對探測器信號的處理。

二、JTWB-ZOF-TX6112點型感溫火災探測器技術參數

三、JTWB-ZOF-TX6112點型感溫火災探測器特點

●低功耗設計
●采用軟硬件濾波，提高了感溫探測器的抗干擾能力
●非編碼方式設計，與安全柵箱配接使用
●采用高靈敏度熱敏元件提高了感溫探測器對溫度變化的響應速度

四、JTWB-ZOF-TX6112點型感溫火災探測器外形尺寸

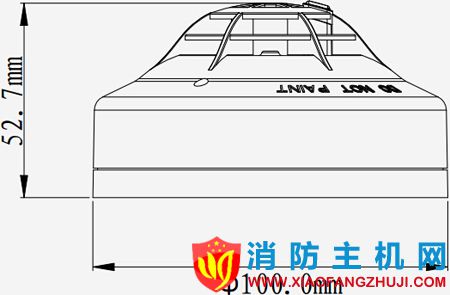

JTWB-ZOF-TX6112點型感溫火災探測器外形尺寸圖

五、JTWB-ZOF-TX6112點型感溫火災探測器安裝布線

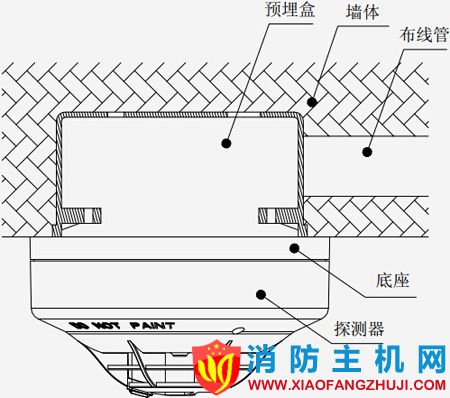

JTWB-ZOF-TX6112點型感溫火災探測器安裝示意圖

安裝說明：預埋盒可采用86H50型標準預埋盒；安裝時將探測器對應底座順時針旋轉，即可將探測器安裝在底座上，底座采用串聯方式連接，回路末端應接一只6.8KΩ終端電阻。底座所用材料為永久抗靜電ABS材料。
布線要求:電纜均選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.2mH。
