一、JTYB-GF-TX6102點型光電感煙火災探測器概述

JTYB-GF-TX6102點型光電感煙火災探測器為非編碼、本質安全型探測器，適用于石油、化工等行業具有防爆要求的1區及2區使用。JTYB-GF-TX6102探測器與TX3410齊納式安全柵箱配合使用，可接入本公司生產的T3系列火災報警控制器，完成對探測器信號的處理。

二、JTYB-GF-TX6102點型光電感煙火災探測器技術參數

三、JTYB-GF-TX6102點型光電感煙火災探測器特點

●低功耗設計
●采用軟硬件濾波，提高了感煙探測器的抗干擾能力
●非編碼方式設計，使用簡便
●自動補償功能，對于一定程度上因?yàn)橥獠凯h(huán)境(溫度、濕度、灰塵、靜電等)因素的變化而引起的性能漂移，可自動進行補償，提高了感煙探測器的可靠性

四、JTYB-GF-TX6102點型光電感煙火災探測器外形尺寸圖

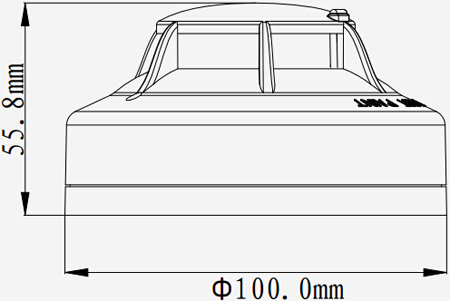

JTYB-GF-TX6102點型光電感煙火災探測器外形尺寸圖

五、JTYB-GF-TX6102點型光電感煙火災探測器安裝布線

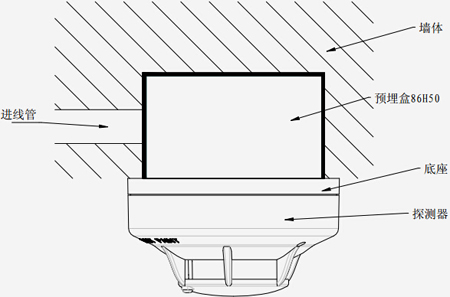

JTYB-GF-TX6102點型光電感煙火災探測器安裝示意圖

安裝方法：預埋盒可采用86H50型標準預埋盒；安裝時將感煙探測器對應底座順時針旋轉，即可將感煙探測器安裝在底座上，底座采用串聯方式連接，回路末端應接一只6.8KΩ終端電阻。底座所用材料為永久抗靜電ABS材料。
布線要求：電纜均選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.2mH。為避免接線混亂，應采用不同顏色的線進行區別；接線與探測器底座端子連接處應做密封處理。
